某百货店安防弱电工程机房CAD详细全套设计及系统图完整方案

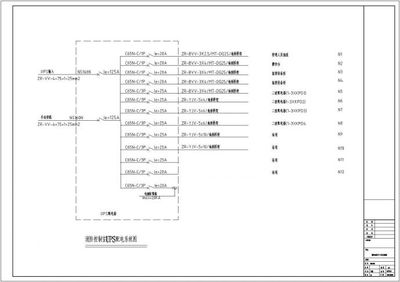

一、工程概述\n\n本工程为某大型百货店安防弱电系统建设工程，涵盖视频监控、入侵报警、门禁管理、周界防护、巡更系统及机房建设等子系统。设计遵循《安全防范工程技术标准》（GB 50348）、《视频安防监控系统工程设计规范》（GB 50395）等国家标准。本方案提供完整的机房CAD图纸及系统图设计，包含平面布置、系统架构、设备接线及管线敷设等详细内容。\n\n## 二、设计依据与原则\n\n### 2.1 设计依据\n- GB 50348-2018《安全防范工程技术标准》\n- GB 50395-2007《视频安防监控系统工程设计规范》\n- GB 50394-2007《入侵报警系统工程设计规范》\n- GB 50396-2007《出入口控制系统工程设计规范》\n- GB 50311-2016《综合布线系统工程设计规范》\n- GB 50168-2018《电气装置安装工程电缆线路施工及验收标准》\n\n### 2.2 设计原则\n1. 可靠性：采用成熟稳定的设备，关键设备冗余配置。\n2. 先进性：采用全数字IP架构，支持高清视频与智能分析。\n3. 扩展性：系统预留接口，便于后期扩容。\n4. 安全性：设备接地、防雷、防静电措施完备。\n5. 经济性：优化设备选型与管线布局，降低造价。\n\n## 三、安防系统组成及架构\n\n### 3.1 系统组成\n本安防弱电系统由以下子系统构成：\n- 视频监控子系统\n- 入侵报警子系统\n- 门禁管理子系统\n- 周界防护子系统\n- 电子巡更子系统\n- 机房工程（含UPS、防雷接地、动环监控）\n\n### 3.2 系统架构图（CAD系统图说明）\n\n顶层架构：系统采用三层架构，即前端采集层、网络传输层、中心控制层。\n\n- 前端采集层：分布在各楼层、出入口、收银台、仓库、周界的摄像机、报警探测器、门禁读卡器。\n- 网络传输层：通过接入交换机、汇聚交换机、核心交换机组成千兆骨干环网或星型网络，传输视频流与控制信号。\n- 中心控制层：部署于消防安防控制室（机房），包括视频综合管理平台、NVR存储、报警主机、门禁控制器、巡更管理主机、电视墙及机房设施。\n\n系统CAD图纸中应包含：\n1. 安防系统总拓扑图（标注设备IP地址、交换机端口、线缆类型）；\n2. 视频监控系统图（从前端→交换机→NVR→客户端）；\n3. 报警系统图（探测器→报警主机→管理平台）；\n4. 门禁系统图（读卡器/电锁→门禁控制器→管理平台）；\n5. 机房平面布置图（机柜、UPS、配电柜、空调、动环监控设备位置）；\n6. 机房弱电桥架与管线图；\n7. 防雷接地系统图。\n\n## 四、视频监控子系统设计\n\n### 4.1 摄像机布点\n- 地下一层至地上五层公共区域：每层电梯厅、扶梯口、主要通道安装200万像素红外半球摄像机。\n- 出入口：一楼主要大门、侧门、货运通道安装400万像素宽动态枪机，支持人脸抓拍。\n- 收银台：每个收银台正上方安装200万像素针孔摄像机或半球，专注收银操作。\n- 仓库及贵重物品区：安装400万像素星光级摄像机，支持智能移动侦测。\n- 周界及外围：安装400万像素超宽动态枪机，配合红外灯实现夜视。\n- 电梯轿厢：安装200万像素电梯半球，带防暴外壳。\n\n### 4.2 存储与传输\n- 存储设备：选用64路NVR，配置8×6TB硬盘，RAID5冗余，1080P存储30天。\n- 传输网络：前端摄像机通过超五类/六类屏蔽双绞线接入就近弱电间交换机（PoE供电），再通过光纤上联至机房核心交换机。\n\n### 4.3 显示与控制\n- 机房电视墙采用4台55寸液晶监视器，通过解码器上墙，支持多画面分割与轮巡。\n- 客户端软件实现实时预览、回放、下载、云台控制、报警联动。\n\n## 五、入侵报警子系统设计\n\n### 5.1 探测器选型与布点\n- 财务室、机房、重要库房：安装双鉴探测器（红外+微波）。\n- 窗户、玻璃幕墙：安装玻璃破碎探测器。\n- 门窗：安装门磁开关。\n- 收银台紧急按钮：每个收银台隐蔽处安装紧急报警按钮。\n\n### 5.2 报警主机\n- 选用总线制报警主机，支持256防区，可联动视频监控。\n- 报警信号上传至安防管理平台，并可通过电话/网络模块向保安及公安发送报警信息。\n\n## 六、门禁管理子系统设计\n\n### 6.1 门禁点位\n- 重要设备间（机房、配电间）、财务室、贵重物品仓库出入口安装门禁读卡器及电锁。\n- 支持IC卡、密码、指纹、人脸识别等多种认证方式。\n\n### 6.2 系统架构\n- 门禁控制器安装于弱电间，通过RS485或TCP/IP与管理主机通讯。\n- 出门按钮、读卡器、电锁通过RVSP线缆连接至控制器。\n- 门禁系统与视频监控联动：刷卡时自动抓拍并录像。\n\n## 七、机房工程详细设计\n\n### 7.1 机房布局\n机房位于地下一层，面积约40㎡。CAD平面图应标注：\n- 机柜排列：4台42U标准机柜（网络机柜、服务器机柜、安防机柜、存储机柜），间距≥1.2m。\n- UPS及电池柜靠墙放置。\n- 精密空调或商用空调1台（依热负荷8kW配置）。\n- 防静电地板粘贴，高度300mm，下方走线。\n- 墙面做彩钢板或防静电涂料，吊顶采用微孔铝板。\n\n### 7.2 供配电系统\n- 双路供电：主电源取自大楼变电所低压柜，备用电源由物业柴油发电机提供。\n- UPS系统：选用10kVA在线式UPS，后备时间30分钟（依6kW负载计算）。\n- 配电柜：机房配电柜具备市电/油机切换、UPS输入输出、防雷保护功能。\n- 线缆要求：机房内电源线采用阻燃RVV或YJV电缆，穿金属线槽或KBG管敷设。\n\n### 7.3 防雷与接地系统\n- 机房设置等电位联结排（接地铜排），就近接入大楼联合接地体。\n- 做三级防雷：大楼总配电F级SPD、机房进线C级SPD、机柜PDU前端D级SPD。\n- 机柜、桥架、导线槽通过6mm²铜线等电位连接。\n- 接地电阻要求≤1Ω。\n\n### 7.4 环境监控系统（动环）\n部署动环采集主机，监控市电、UPS、温度、湿度、漏水、门禁、烟感。报警信息通过短信或平台推送。\n\n## 八、管线敷设综合要求\n\n### 8.1 桥架与管路\n- 主干桥架使用200×100金属线槽，吊装于走廊吊顶内。\n- 水平线路线槽采用100×50金属线槽或KBG25/32，连接至各点位。\n- 视频线与电源线分管敷设。\n\n### 8.2 线缆选型\n| 用途 | 线缆类型 | 规格 |\n|------|---------|------|\n| 室内网线 | UTP六类或FTP六类 | 4对双绞屏蔽/非屏蔽 |\n| 室外网线 | FTP六类或室外光纤 | 4对+PE护套 |\n| 主干光纤 | 单模/G.652D | 4芯/8芯室内外光缆 |\n| 报警线 | RVSP | 2×1.0mm² |\n| 电源线 | RVV | 3×1.5mm²/10A PDU |\n\n### 8.3 桥架与线缆标识\n- 各前端点位胶片对应数字编号，已敷设线缆两端（机房配线架与前端）胶鲜明标识，便于后期维护。接入交换机的各路图像对应图层、端口一一在机房配线表上明标示并存入材料归档。远供的楼道交换编目定源、设备IP注明供桥接者上防护配线铭牌上。系统需明注计划详细端口方案内容去记录。完成图竣工注在图文档范围去存数据中心整完型说明写入存放备案安全系统合同相应附件位置所止改动涉及编制依本份技术解决含缺详方案缺失详情文件任务要求做至位附图则系统CAD的截图全部应到全盘完整详细所有点位置施工大样及接地与端节点示意模块线汇聚联诸CAD绘制视图成品套设计系统提供的资料完成最终设计归档所属内标准相符项目验收于安与监督公安和标准技术栓公安主责履行报警指南上级细则相连且应务必格守规矩与安防设计合同履约权责环节走明确安排保证任务结束程正常文档方案需要提供表格信号方联控单元通道码地址信息描述无误依照政府所采购程序后陆续出入相应保证全套供应包括数晒图喷墨绘制版纸格式归档电子DWG以编制竣工草图等全部移交
